KAPU-HE, poste de iluminación de alta absorción de energía 100, HE, 3
Detiene el vehículo de forma controlada. Para carreteras con acera, carril bici, árboles o rocas detrás del poste.
Alturas de 8 a 18 m. Nivel 3 de seguridad de los ocupantes para los postes de 8 m y 10 m. En uso desde 1994.
Alturas y brazos
Postes rectos, de un brazo y de dos brazos, de 8 a 18 m. Todos los postes admiten luminarias sobre una espiga de Ø 60 mm.

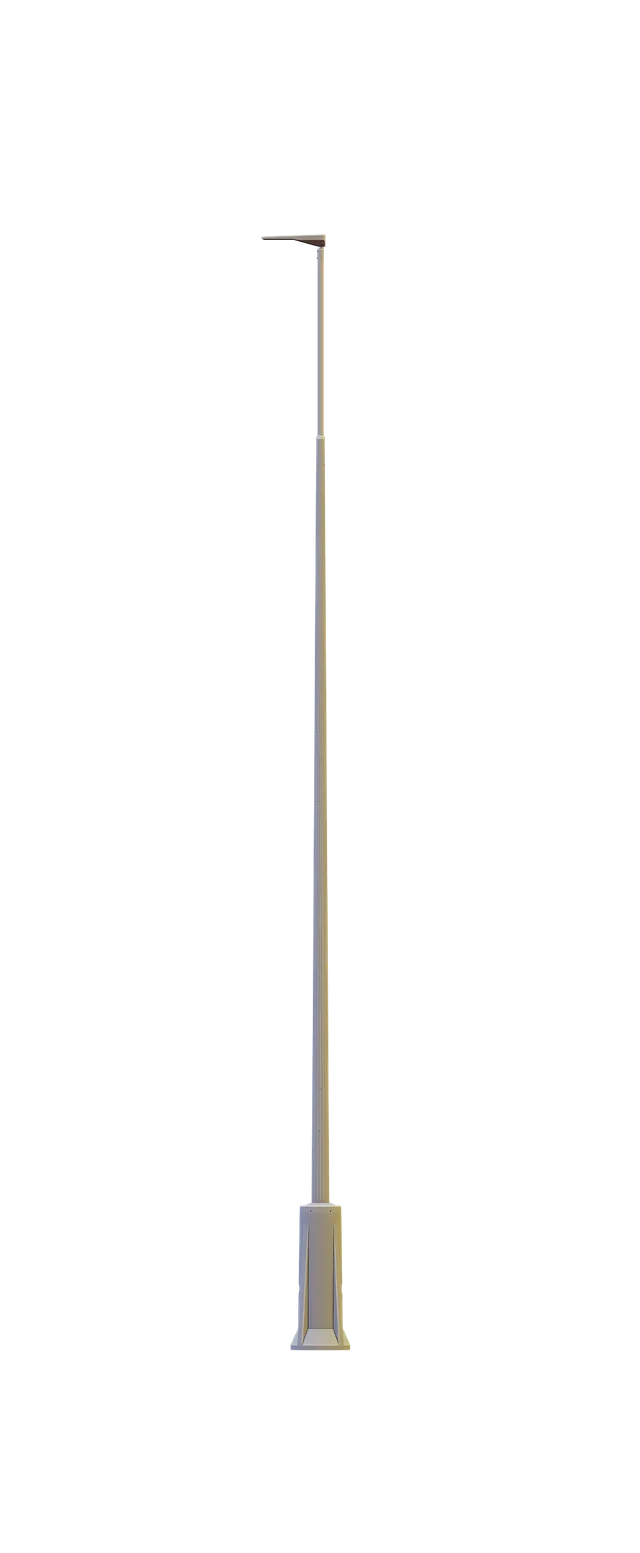

Postes rectos
| Tipo | haltura, m | Ø d1base, mm | Ø d2punta del cono, mm | Ø d3tubo superior, mm | Pesokg | Cimentación | N.º eléctrico |
|---|---|---|---|---|---|---|---|
| KAPU-HE 8 S 60 | 8 | 157 | 84 | 60 | 70 | SJ-2 | 4607708 |
| KAPU-HE 9 S 60 | 9 | 181 | 84 | 60 | 101 | SJ-4/1500 | 4627810 |
| KAPU-HE 10 S 60 | 10 | 181 | 84 | 60 | 106 | SJ-4/1500 | 4607710 |
| KAPU-HE 11 S 60 | 11 | 202 | 84 | 60 | 118 | SJ-4/1500 | 4627811 |
| KAPU-HE 12 S 60 | 12 | 202 | 84 | 60 | 123 | SJ-4/1500 | 4607712 |
| KAPU-HE 12 S 76 | 12 | 218 | 100 | 76 | 145 | SJ-4/1500 | 4627812 |
| KAPU-HE 13 S 76 | 13 | 218 | 100 | 76 | 153 | SJ-4/1800 | 4627813 |
| KAPU-HE 14 S 76 | 14 | 218 | 100 | 76 | 161 | SJ-4/1800 | 4627814 |
| KAPU-HE 15 S 76 | 15 | 218 | 100 | 76 | 170 | SJ-5/1800 | 4607715 |
| KAPU-HE 16 S 76 | 16 | 232 | 100 | 76 | 188 | SJ-5/2200 | 4627815 |
| KAPU-HE 18 S 102 | 18 | 252 | 120 | 102 | 232 | SJ-5/2200 | 4627816 |
Postes de un brazo
| Tipo | haltura, m | Vvuelo, m | Ø d1base, mm | Ø d2punta del cono, mm | Ø d3tubo superior, mm | Pesokg | Cimentación | N.º eléctrico |
|---|---|---|---|---|---|---|---|---|
| KAPU-HE 8 P 60 10 | 8 | 1 | 157 | 84 | 60 | 73 | SJ-2 | 4607728 |
| KAPU-HE 8 P 60 15 | 8 | 1,5 | 157 | 84 | 60 | 75 | SJ-2 | 4627818 |
| KAPU-HE 8 P 60 20 | 8 | 2 | 157 | 84 | 60 | 77 | SJ-2 | 4627819 |
| KAPU-HE 8 P 60 25 | 8 | 2,5 | 157 | 84 | 60 | 80 | SJ-2 | 4627817 |
| KAPU-HE 10 P 60 10 | 10 | 1 | 181 | 84 | 60 | 109 | SJ-4/1500 | 4607730 |
| KAPU-HE 10 P 60 15 | 10 | 1,5 | 181 | 84 | 60 | 112 | SJ-4/1500 | 4607716 |
| KAPU-HE 10 P 60 20 | 10 | 2 | 181 | 84 | 60 | 115 | SJ-4/1500 | 4627820 |
| KAPU-HE 10 P 60 25 | 10 | 2,5 | 181 | 84 | 60 | 117 | SJ-4/1500 | 4607732 |
| KAPU-HE 10 P 76 40 | 10 | 4 | 196 | 100 | 76 | 140 | SJ-4/1800 | 4607717 |
| KAPU-HE 12 P 60 10 | 12 | 1 | 202 | 84 | 60 | 128 | SJ-4/1800 | 4607734 |
| KAPU-HE 12 P 60 15 | 12 | 1,5 | 202 | 84 | 60 | 132 | SJ-4/1800 | 4627821 |
| KAPU-HE 12 P 60 20 | 12 | 2 | 202 | 84 | 60 | 135 | SJ-4/1800 | 4627827 |
| KAPU-HE 12 P 60 25 | 12 | 2,5 | 202 | 84 | 60 | 135 | SJ-4/1800 | 4607736 |
| KAPU-HE 12 P 76 40 | 12 | 4 | 218 | 100 | 76 | 162 | SJ-5/1800 | 4627822 |
| KAPU-HE 15 P 76 02 | 15 | 0,2 | 218 | 100 | 76 | 170 | SJ-5/1800 | 4627894 |

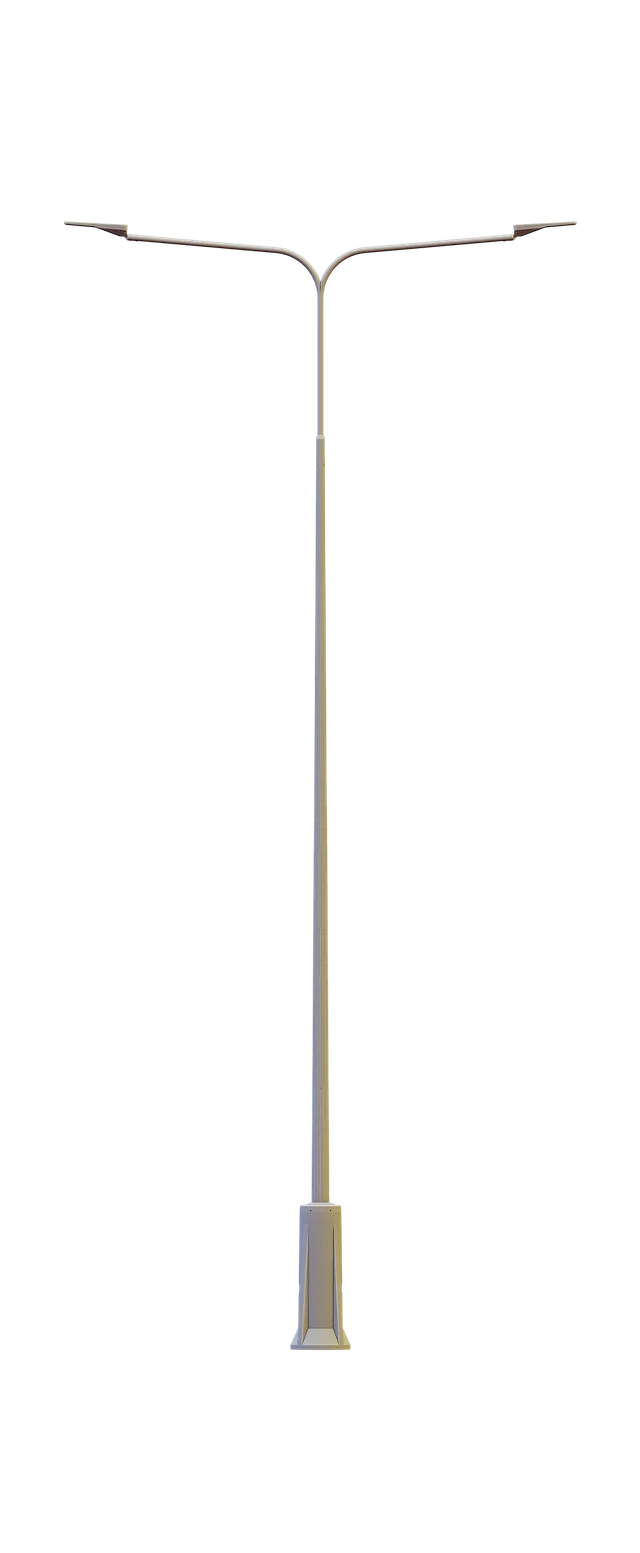

Postes de dos brazos
| Tipo | haltura, m | Vvuelo, m | Ø d1base, mm | Ø d2punta del cono, mm | Ø d3tubo superior, mm | Pesokg | Cimentación | N.º eléctrico |
|---|---|---|---|---|---|---|---|---|
| KAPU-HE 8 T 60 10 | 8 | 1 | 157 | 84 | 60 | 79 | SJ-2 | 4627823 |
| KAPU-HE 8 T 60 15 | 8 | 1,5 | 157 | 84 | 60 | 82 | SJ-1 | 4627824 |
| KAPU-HE 8 T 60 20 | 8 | 2 | 157 | 84 | 60 | 85 | SJ-2 | 4627825 |
| KAPU-HE 8 T 60 25 | 8 | 2,5 | 157 | 84 | 60 | 87 | SJ-2 | 4627826 |
| KAPU-HE 10 T 60 10 | 10 | 1 | 181 | 84 | 60 | 115 | SJ-4/1500 | 4607740 |
| KAPU-HE 10 T 60 15 | 10 | 1,5 | 181 | 84 | 60 | 120 | SJ-4/1500 | 4627828 |
| KAPU-HE 10 T 60 20 | 10 | 2 | 181 | 84 | 60 | 125 | SJ-4/1500 | 4627829 |
| KAPU-HE 10 T 60 25 | 10 | 2,5 | 181 | 84 | 60 | 128 | SJ-4/1500 | 4607741 |
| KAPU-HE 10 T 76 40 | 10 | 4 | 196 | 100 | 76 | 175 | SJ-4/1800 | 4627900 |
| KAPU-HE 12 T 60 10 | 12 | 1 | 202 | 84 | 60 | 135 | SJ-4/1800 | 4607742 |
| KAPU-HE 12 T 60 15 | 12 | 1,5 | 202 | 84 | 60 | 140 | SJ-4/1800 | 4627830 |
| KAPU-HE 12 T 60 20 | 12 | 2 | 202 | 84 | 60 | 145 | SJ-4/1800 | 4627831 |
| KAPU-HE 12 T 60 25 | 12 | 2,5 | 202 | 84 | 60 | 150 | SJ-4/1800 | 4607743 |
| KAPU-HE 12 T 76 40 | 12 | 4 | 218 | 100 | 76 | 197 | SJ-5/1800 | 4627901 |
| KAPU-HE 15 T 76 02 | 15 | 0,2 | 218 | 100 | 76 | 170 | SJ-5/1800 | 4607720 |
| KAPU-HE 16 T 76 02 | 16 | 0,2 | 232 | 100 | 76 | 188 | SJ-5/2200 | 4627832 |
| KAPU-HE 18 T 102 02 | 18 | 0,2 | 252 | 120 | 102 | 232 | SJ-5/2200 | 4607721 |
Letras como en los planos de dimensiones de Sähkö-Jokinen. Sujeto a modificaciones técnicas.
Cimentación

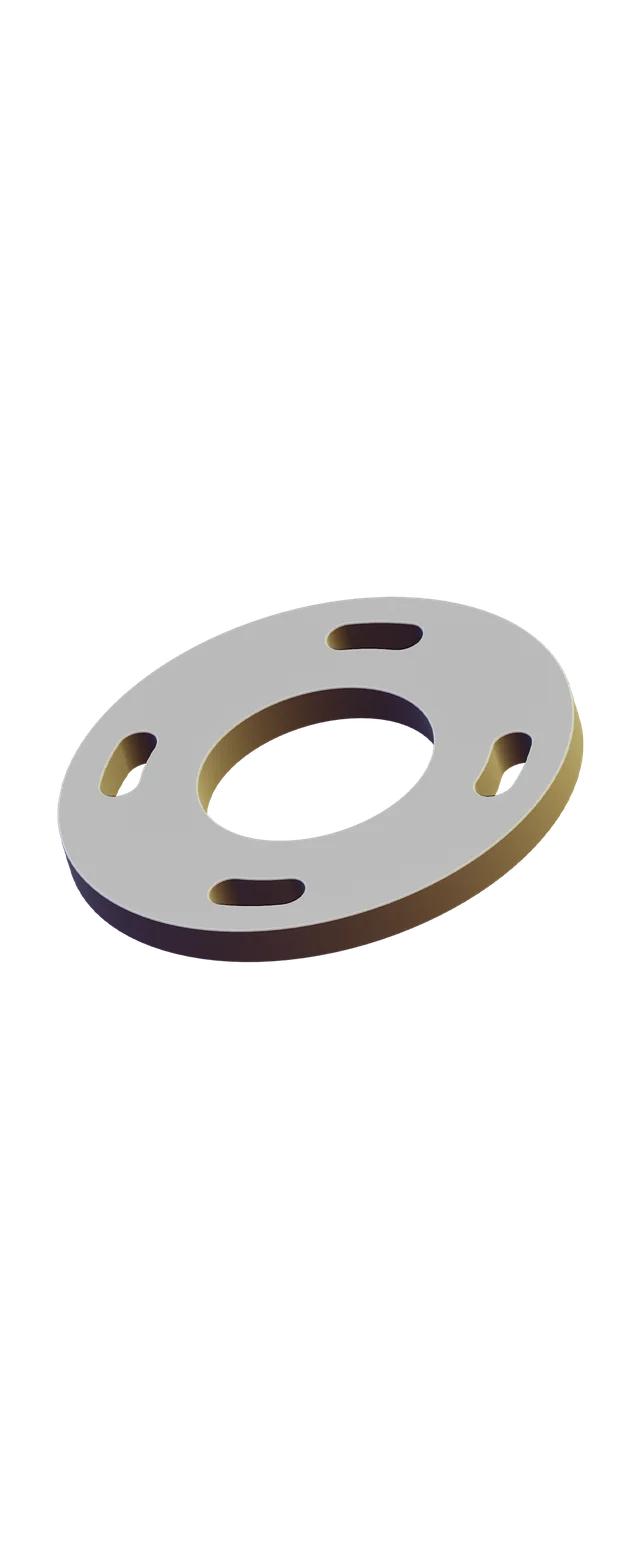

Sobre cimentación de hormigón prefabricada u hormigonada in situ, o mediante montaje con brida. La cimentación SJ de cada poste figura en su tabla.

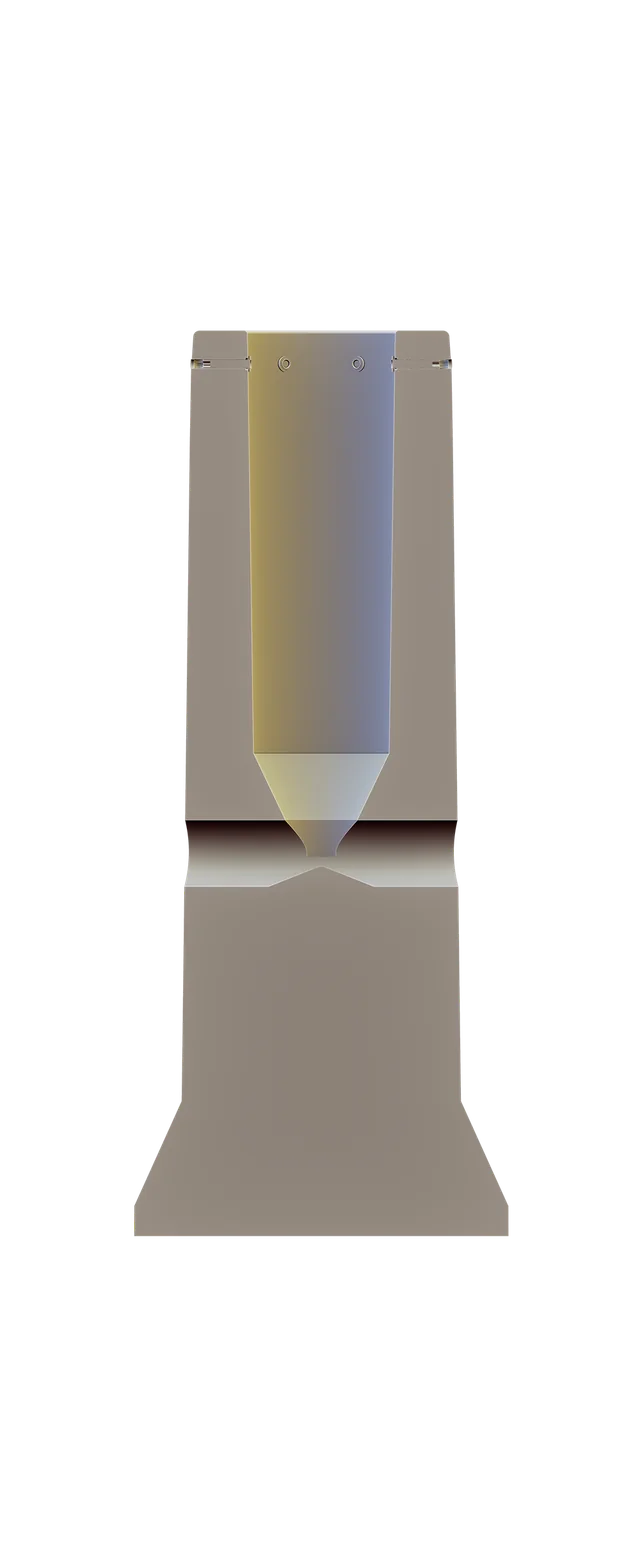

SJ y SJR son las cimentaciones de hormigón prefabricadas de Sähkö-Jokinen: un cuerpo cónico con aletas laterales y una base ancha; el poste se sujeta con un mecanismo de tornillos prisioneros de acero inoxidable.
EN 12767, EN 40-5, EN ISO 1461. Con marcado CE. Cono de acero galvanizado en caliente, patentado.
Documentos
En finés, como imágenes; cada uno se abre en una pestaña nueva.
- Certificado CE de conformidad 3610-06Postes de iluminación KAPU, HE y NE. Inspecta, organismo notificado 0416. EN 40-5. (imagen en finés, se abre en una pestaña nueva)JPG
- Declaración de prestaciones HE8KAPU-HE 8: el poste de iluminación de acero de 8 m. (imagen en finés, se abre en una pestaña nueva)JPG
- Declaración de prestaciones HE10KAPU-HE 10: el poste de iluminación de acero de 10 m. (imagen en finés, se abre en una pestaña nueva)JPG
- Declaración de prestaciones HE12KAPU-HE 12: el poste de iluminación de acero de 12 m. (imagen en finés, se abre en una pestaña nueva)JPG
- Declaración de prestaciones HE15KAPU-HE 15: el poste de iluminación de acero de 15 m. (imagen en finés, se abre en una pestaña nueva)JPG
